Anailís ar chúiseanna salach i gcló pláta CTP léasair corcra

Is fadhb choitianta é fanacht salach le linn an phróisis phriontála, ach is fadhb chasta agus chórasach í. Baineann fanacht salach le linn priontála le cáilíocht an phláta priontála, staid an mheaisín priontála, an próiseas priontála, an tsubstráit, an dúch, agus an bealaidh pláta. Bíonn tionchar díreach ag fanacht salach le linn priontála ar cháilíocht an táirge chlóite, rud a chruthaíonn dramhaíl agus ag laghdú éifeachtúlacht oibre úsáideoirí. Go háirithe, is é an sprioc a bhaineann le plátaí CTP léasair corcra ná nuachtáin den chuid is mó, agus tá riachtanais an -ard ag baint le priontáil agus foilsiú nuachtán maidir le héifeachtúlacht oibre. Dá bhrí sin, is féidir leis an gcúis a bhaineann le priontáil salach agus bearta comhfhreagracha a chinneadh chun é a sheachaint nó a réiteach chun dul chun cinn éifeachtach an phróisis phriontála a chinntiú.
Tugann an t-alt seo an pláta CTP léasair corcra isteach agus an próiseas iarphróiseála den phláta. Ansin, ó cháilíocht an phláta agus ón bpróiseas nochta agus forbartha, déanann sé anailís ar na cúiseanna agus na réitigh a d'fhéadfadh a bheith ann maidir le priontáil salach ag baint úsáide as plátaí léasair corcra.
1. Ábhar pláta CTP léasair corcra
Is ábhar pláta patrún diúltach é ábhar pláta CTP corcra a úsáideann photopolymerization mar an mheicníocht íomháithe. Is meaisín déanta pláta CTP é an trealamh déanta pláta a úsáideann dé-óid léasair corcra tonnfhad 405nm mar fhoinse solais. I gcomparáid leis na leaganacha PS agus CTP teirmeach, tá íogaireacht níos airde ag an leagan CTP léasair corcra agus caithfear é a oibriú de láimh i dtimpeallacht shábháilte éadrom (solas ómra). Tá sé toirmiscthe é a úsáid faoi choinníollacha solais bhána.
Tar éis dó a bheith nochta do léasair tonnfhaid 405nm, déantar imoibriú polaiméiriúcháin ar an gciseal fótagrafaíochta i limistéar nochta an phláta CTP léasair corcra agus déanann sé soladú. Athraíonn sé ó intuaslagtha go héasca go dothuaslagtha sa tuaslagán forbartha speisialta don phláta léasair corcra (dá ngairtear an tuaslagán forbartha anseo feasta). Baintear an limistéar neamhshaothraithe i ndiaidh próiseála forbartha, agus cruthaíonn sé achar bán den phláta priontála. Déanann an limistéar nochta a bheith ag soladú agus ag fanacht, ag cruthú íomhá pláta priontála agus achar téacs. Léirítear an léaráid scéimreach dá phróiseas déanta plátaí agus dá phrionsabal déanta pláta i bhFigiúr 1:

.

Le linn na céime nochta, ionsúnn an dath íograithe sa chiseal photosensitive fuinneamh léasair, rud a fhágann go n -aistríonn móilíní ón stát talún go dtí an stát sceitimíní. Trí fhuinneamh nó aistriú leictreon, déantar an tionscnóir a íogrú agus a dhianscaoileadh chun fréamhacha saor in aisce a tháirgeadh, a spreagann polaiméiriú agus soladú na ngrúpaí gníomhacha sa sciath. Tá éifeacht láidir coisctheach ag ocsaigin ar imoibrithe polaiméiriúcháin. Dá bhrí sin, chun éifeachtúlacht ard -pholaiméiriúcháin an chiseal photosensitive a choinneáil, tá ciseal cosanta brataithe ar dhromchla an phláta chun ocsaigin a leithlisiú.

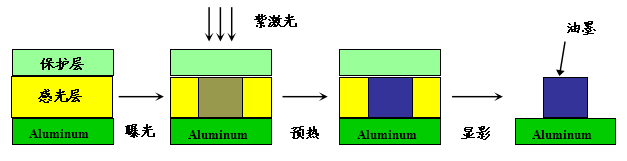

Léirítear i bhFíor 2 próiseas forbartha an ábhair phláta tar éis nochtadh ag an meaisín déanta pláta i bhFíor 2:

Figiúr 2 Próiseas Pláta agus Forbartha Photopolymerization CTP

Mar a thaispeántar i bhFigiúr 2, déantar an sciath leigheas (an íomhá agus an t-achar téacs) a réamh-thriomú a dhéanamh níos mó tar éis nochtadh faoi choinníollacha ardteochta, ag méadú an chodarsnacht díscaoilte idir na híomhá agus na limistéir téacs agus ag cur le neart agus friotaíocht priontála na híomhá agus na réimsí téacs.
Is é an cuspóir atá le réamh-níochán an ciseal bacainn ocsaigine atá intuaslagtha in uisce a bhaint ar dhromchla an phláta CTP léasair corcra sula bhforbraítear é. Ba chóir go gcinnteodh an brú uisce agus an chainníocht de spraeála réamh-níocháin gur féidir an ciseal cosanta a bhaint go hiomlán chun nach gcuirfidh sé isteach ar an gcéad phróiseas forbartha eile (beidh tionchar ag an gciseal cosanta iarmharach ar threá an tuaslagáin forbartha isteach sa chiseal photosensitive).
Cuireann an forbróir ceantair neamh-sholadaithe i dtuaslagán an fhorbróra trí scuab forbróra, ag táirgeadh íomhá.
Is é an post níocháin ná an pláta priontála a thagann amach as an umar atá ag forbairt a ghlanadh chun a chinntiú go bhfuil an leagan amach glan agus saor ó fhorbróir iarmharach.
Tá dhá fheidhm sa ghreamú deiridh: hidreafiliciúlacht an bhoinn a choinneáil agus ocsaídiú agus salachar an bhoinn a sheachaint chun an t -iarmhar alcaileach a neodrú sa leagan amach chun a éifeacht leanúnach ar na réimsí grafacha agus téacs a sheachaint, rud a chruthaíonn athruithe ar an bhfriotaíocht phrionta.
Tá an priontáil salach mar gheall ar chaighdeán na 2 phláta
Uaireanta is é an fhadhb a bhaineann le dirtiness le linn an phróisis phriontála ná saincheisteanna le caighdeán an ábhair phláta, a léirítear go príomha mar chóireáil foshraithe agus lochtanna sa chiseal photosensitive.
2.1 Bunphróiseáil
Tá an pláta CTP léasair corcra comhdhéanta de bhonn pláta alúmanaim, ciseal photosensitive, agus ciseal cosanta. Sula gcuireann tú greamaitheacht photosensitive i bhfeidhm ar an bpláta, ní mór don phláta alúmanaim dul faoi réamhchóireáil, trí chéim san áireamh go príomha: sanding leictrilíteach, anodizing, agus séalaithe poll.
(1) leictrilíteach agus ord
Is é an cuspóir atá le leictrealú ná mogalra gainimh a dhéanamh ar phláta alúmanaim réidh, ionas go mbeidh bunús asaithe maith ag na codanna grafacha agus téacsúla den phláta priontála, agus gur féidir uisce a fhliuchadh go haonfhoirmeach na codanna nongraphic agus téacsúla, rud a chruthaíonn ciseal scannán uisce dúnta.

Figiúr 3 Moirfeolaíocht gaineamh faoi mhicreascóp leictreon

Mar a thaispeántar i bhFigiúr 3, tá ciseal gaineamh an phláta alúmanaim comhdhéanta de bheanna dronnach gan áireamh agus de ghleannta cuasacha, agus is iondúil go mbíonn cruth barr na mbuachaillí dronnach gaineamh réidh agus den chuid is mó ar an eitleán céanna; Tá gleannta cuasacha an ordaithe gainimh níos doimhne, agus tá na gleannta ar an eitleán céanna freisin. Tá na ballaí taobh ó bhuaic go gleann sách géar. Ligeann an struchtúr seo don leagan amach go leor taise a stóráil, agus níl na limistéir bhána den phláta priontála salach go héasca le linn priontála. Má tá na beanna dronnach ró -ard, tá na gleannta cuasacha ró -dhomhain, agus tá na taobh -bhallaí ró -ghéar, níl sé éasca an greamachán fótachógach a chóta go cothrom. Tar éis na bplátaí CTP a nochtadh agus a fhorbairt, is minic a bhíonn sé deacair dúch a dhéanamh ar na beanna atá ag dul i léig den mhogalra gainimh mar gheall ar an easpa clúdach ciseal fóta -íogair. Fiú má tá clúdach ciseal fóta -íogair leordhóthanach ag na beanna le mogalra gaineamh ard, caithfear iad a chaitheamh go tapa ag an sorcóir éadach rubair, an sorcóir uisce, agus an sorcóir tuirlingthe, ag cruthú lochtanna priontála sa "phláta patrún". Mar sin féin, d'fhéadfadh an ghleann bháite forbairt neamhiomlán a chruthú mar gheall ar a bheith ró -dhomhain, ag fágáil roisín photosensitive i limistéar bán an phláta priontála, agus mar thoradh air sin tá salachar ar an bpláta le linn priontála.
Tá go leor bealaidh phláta i bpláta priontála le stát mogalra gainimh idéalach, nuair a phriontáladh é ar an meaisín, nach bhfaigheann sé salach go héasca, tá in -atáirgtheacht ponc maith aige, agus tá friotaíocht ardphriontála aige. De réir na faisnéise, chun an gnáth -aistriú dúch fritháirimh a chinntiú, ní mór acmhainn stórála uisce an phláta priontála a choinneáil ag 1.25 ml/m2. Chun toilleadh stórála uisce den sórt sin a choinneáil, ba chóir an fad idir grán gainimh in aice láimhe ar an bpláta priontála a choinneáil ag thart ar 3um. Má tá an fad idir grán gainimh in aice láimhe níos mó ná 3um, tá na grán gainimh ar an bpláta priontála sách garbh. Cé go bhfuil an toilleadh stórála uisce ard, déanfar an t-uisce ar an bpláta priontála a iompar ar shiúl leis an druma rubair ardluais, ag laghdú toilleadh stórála an phláta priontála agus ag cruthú salachar ar limistéar bán an phláta priontála.
(2) Anodization
Is é an cuspóir atá le hainmhithe ná ciseal scannáin AI2O3 a ghiniúint ar dhromchla an tsubstráit pláta alúmanaim, ag feabhsú friotaíocht chlóbhuailte an phláta agus hidreafiliciúlacht na gcodanna nongraphic. An scannán níos tibhe an scannán ocsaíde, is ea is láidre é a fhriotaíocht a chaitheamh. Mar sin féin, má mhéadaíonn tiús an chiseal scannáin ocsaíde, laghdóidh leaisteachas an tsraith scannáin agus méadóidh an déine, rud a fhágfaidh go mbeidh an ciseal scannán sobhriste agus go mbeidh sé i mbaol le linn priontála ardluais, rud a fhágann go mbeidh plátaí priontála salach mar thoradh air. Má tá an scannán ocsaíd ró -tanaí, laghdóidh an fhriotaíocht chaitheamh. Le linn an phróisis phriontála, tá seans maith go gcaithfidh cáithníní gainimh caitheamh agus cuimilt, rud a fhágann go bhfuil laghdú ar choinneáil uisce an chuid bháin den phláta priontála agus go mbíonn priontáil salach mar thoradh air.
(3) Poill a shéalú
Tar éis cóireála leictrealaíoch, beidh cáithníní gainimh aonfhoirmeacha agus domhain ar an mbonn pláta. Má chuirtear greamachán fótagrafaíochta i bhfeidhm go díreach ag an am seo, déanfaidh dromchla an phláta an greamachán photosensitive a mhaisiú go daingean, agus ní féidir an ciseal photosensitive a bheith scoite go hiomlán tar éis na forbartha, ag déanamh na gcodanna nongraphic agus téacsúla den phláta priontála oleophilic agus seans go dtiocfadh sé salach le linn priontála. Dá bhrí sin, ba cheart cóireáil a shéalú chun íogaireacht na gcáithníní gainimh a laghdú.
Tagraíonn cóireáil a shéalú d'úsáid an tuaslagáin ina saothraítear rónta chun na micropores a líonadh ar an tsubstráit alúmanaim sula gcuirtear an leacht photosensitive i bhfeidhm. Is iad na príomhfhachtóirí a théann i bhfeidhm ar shéalú ná an próiseas ina saothraítear rónta, cáilíocht an uisce, tiúchan, teocht, agus am ina saothraítear an tuaslagán ina saothraítear rónta. Beidh tionchar tromchúiseach ag séalaithe neamhleor nó iomarcach poill ar oiriúnacht priontála an ábhair phláta. Tá tiúchan ard agus teocht an tuaslagáin ina saothraítear rónta san umar ina saothraítear ina chabhair chun na poill a shéalú. Tá an t -ábhar pláta CTP comhfhreagrach nochta agus forbartha, agus tá an talamh glan. Níl sé éasca "salachar" a tháirgeadh le linn priontála, ach tá an fhriotaíocht priontála íseal. A mhalairt ar fad, is féidir le séalaithe poll neamhleor “iarmhar bun” tromchúiseach a dhéanamh go héasca ar an mbonn pláta, agus mar thoradh air sin tá fadhbanna priontála salach ann.

2.2 Ciseal Photosensitive
Sa phróiseas táirgthe de phlátaí léasair corcra, tá ceanglas ard ann maidir le glaineacht na timpeallachta táirgthe. Má tá cáithníní ar fionraí mar deannach san aer, cruthóidh siad spotaí gorma ar an bpláta asaithe le linn sciath. Nuair a bheidh an pláta suite ar an meaisín, cruthóidh sé salachar cosúil le pointe ar an gcuid bán den phláta.
Mar gheall ar íogaireacht ard an chiseal photosensitive, éilíonn plátaí CTP léasair corcra coinníollacha dian, stórála agus úsáide, agus tá seilfré áirithe acu. Mar shampla, ní mór é a chur i mbosca pacáistithe séalaithe roimh nochtadh, i dtimpeallacht thirim agus fionnuar, agus ní féidir é a oscailt ach faoi sholas sábháilte. Is iondúil go mbíonn seilfré an ábhair phláta thart ar bhliain amháin. Má sháraíonn an t -ábhar pláta torthaí an seilfré nó má nochtann sé an t -ábhar pláta CTP de thaisme gan é a bhrath, déanfar difear do hydrophilicity an chuid bháin den phláta tar éis do phláta a dhéanamh agus a fhorbairt nó beidh iarmhar sciath ar an gcuid bhán, rud a fhágann go mbeidh an pláta salach tar éis priontáil meaisín. Dá bhrí sin, ní mór go n -oibreodh iompar, stóráil agus úsáid plátaí CTP léasair corcra go dian le riachtanais chaighdeánacha. Maidir le trealamh luchtaithe pláta go hiomlán uathoibríoch, ba chóir aird a thabhairt ar sheachaint solais an trealaimh a sheiceáil.
Priontáil salach de bharr an phróisis forbartha de 3 phláta

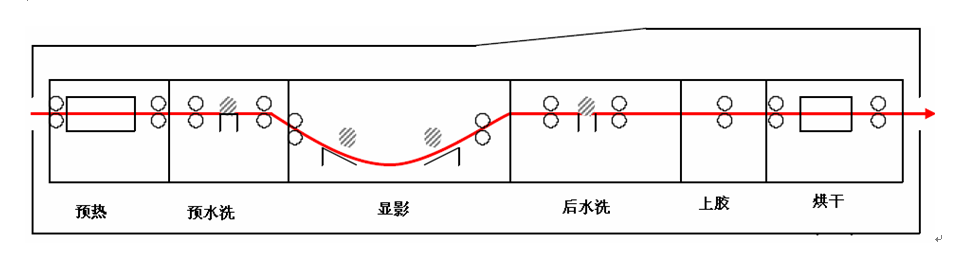

Tá próiseas forbartha an phláta CTP léasair corcra difriúil ó phróiseas an phláta PS agus an phláta CTP teirmeach -íogair. Tá an próiseas forbartha roinnte sna céimeanna seo a leanas:
Nochtadh → Réamhthéamh → Níochán Uisce → Forbairt → Níochán Uisce → Greamú → Pláta Priontála
Beidh tionchar ag gach céim sa phróiseas forbartha ar an bpláta priontála próiseáilte.
3.1 Réamhthéamh
Déanann réamhthéamh (réamh-thriomú) an sciath leigheas (íomhá agus achar téacs) a sholadú tuilleadh tar éis nochta faoi choinníollacha ardteochta, ag méadú an chodarsnachta díscaoilte idir na híomhá agus na limistéir téacs agus ag cur le neart agus friotaíocht na híomhá agus na réimsí téacs. Faoi láthair, cuirfidh monaróirí plátaí CTP léasair corcra ar an margadh riachtanais teochta réamhthéamh comhfhreagrach ar aghaidh. Mar shampla, is é an teocht réamhthéamh a mholtar do phlátaí CTP léasair corcra Huaguangon PPVS ná 99-110 ℃. Má tá an teocht ró -íseal, déanfar difear do fhriotaíocht phriontála an phláta táirgthe. Má tá an teocht ró -ard, beidh sé ina chúis le sticking áitiúil an phláta, a mbeidh salachar áitiúil nó dorchadas an phláta mar thoradh air tar éis an tsuiteála, mar a thaispeántar i bhFíor 4.

a. Gnáth -bhrainse b. Pláta greamaigh ardteochta
Fíor 4: Teocht réamhthéite iomarcach is cúis le sticking pláta

3.2 Forbairt
Is ábhar pláta íomhá diúltach de chineál fótapolymerization é an pláta CTP Léasair Corcra. Bíonn tionchar ag tosca amhail luach pH, ​​teocht, am forbartha, agus brú na scuaibe forbartha ar an bhforbairt le linn iarphróiseála. Le linn an phróisis forbartha, is féidir le luach íseal pH an tuaslagáin forbartha, teocht íseal an tuaslagáin forbartha, an t -am forbartha gearr, agus an brú ró -bheag ar an scuab forbartha go léir forbairt neamhleor, rud a fhágann go mbaintear go neamhiomlán gliú photosensitive sna réimsí neamhshuimiúla agus téacs, agus ag cruthú an pláta priontála salach.
(1) Tá sé le réiteach forbartha a úsáid a mheaitseálann an t -ábhar pláta chun an éifeacht forbartha a bhaint amach. Le linn úsáide, ba cheart méid an tuaslagáin fhorlíontaigh a shocrú go réasúnach de réir na gceanglas, agus ba cheart an forbróir a athsholáthar go pras de réir acmhainn forbartha agus saolré an tuaslagáin chun aosú agus meath pH a sheachaint, éifeachtacht forbartha an fhorbróra a choinneáil, agus cáilíocht forbartha a chinntiú. Má tá an luach pH ró -íseal, d'fhéadfadh sé a bheith ina chúis le "cúlra" tar éis na forbartha, agus d'fhéadfadh an pláta priontála a bheith salach tar éis é a chur ar an meaisín.
. Má tá an t -am forbartha ró -ghearr, is féidir leis a bheith ina chúis le forbairt neamhleor freisin, agus mar thoradh air sin tá méadú tagtha ar an gcéatadán de na poncanna sna codanna grafacha agus téacs, agus fiú amháin a fhágann go bhfanfaidh an ciseal photosensitive sa chuid bhán, rud a fhágann go mbeidh an chuid bhán salach; Mar sin féin, má tá an teocht ró -ard agus má tá an t -am forbartha ró -fhada, cuirfidh sé an íomhá nochta agus an téacs díscaoilte, agus mar thoradh air sin cailltear poncanna fíneáil agus laghdú ar athchóiriú ponc agus friotaíocht priontála. Thairis sin, déanfaidh teochtaí forbartha níos airde ciseal hydrophilic an phláta priontála a thruailliú agus beidh tionchar acu ar a hydrophilicity, rud a fhágfaidh go mbeidh sé salach le linn na hoibríochta.
. Má tá an brú scuab róbheag, is féidir leis a bheith ina chúis le deireadh a chur leis an gciseal photosensitive sa chuid bhán den phláta, agus mar thoradh air sin priontáil salachar.
(4) Tá cothabháil agus cothabháil an fhorbróra an -tábhachtach, go háirithe ag tabhairt aird ar an iarmhar a ghlanadh go rialta san umar agus ar bhalla an fheadáin. Má tá an iomarca salachar ann, is féidir aigéad oxalic a mheascadh le huisce chun é a bhaint. Ag an am céanna, ba cheart an sorcóir scuab a iniúchadh agus a ghlanadh freisin. Má tá sé caite go mór, ba chóir é a athsholáthar go pras. Ina theannta sin, is gá an córas cúrsaíochta a sheiceáil go rialta, an eilimint scagaire forbróra a athsholáthar go pras, agus aird a thabhairt ar cé acu an bhfuil earráidí idir luachanna agus suíomhanna iarbhír teocht agus ama an fhorbróra.
3.3 tar éis é a ní le huisce
Toisc go bhfuil an tuaslagán forbartha a úsáidtear sa leagan CTP léasair corcra comhdhéanta den chuid is mó de dhromchóirí, i gcomparáid le gnáth -PS dearfacha agus leaganacha teirmeastaiteacha, tá an leagan amach níos mó i mbaol salach mar gheall ar dhromchóirí iarmharacha. Is féidir le brú uisce iar-níocháin agus méid an uisce dromchóirí iarmharacha a bhaint go críochnúil ón bpláta, ag seachaint salachar ar an ábhar pláta.

3.4 Glue Cosanta
Is iad an dá fheidhm a bhaineann le cúl -ghreamú ná iarmhair alcaileach a neodrú sa leagan amach agus a dtionchar leanúnach ar na réimsí grafacha agus téacs a sheachaint, rud a fhágann go mbíonn athruithe ar an bhfriotaíocht phriontála mar thoradh air; Coinnigh hydrophilicity an tsubstráit chun ocsaídiú agus salachar a sheachaint. Bí cinnte go gcoinneoidh tú an sorcóir gliú glan le linn an phróisis ghreamaithe, nó d'fhéadfadh an pláta priontála a bheith salach.
Is féidir le cur i bhfeidhm míchuí gliú cosanta a bheith ina chúis le salachar ar an bpláta priontála. Má úsáidtear tiúchan íseal gliú le linn greamaithe, ní leor an gliú cosanta a chuirtear i bhfeidhm chun an pláta priontála a chosaint go fírinneach, rud a fhágann go mbíonn frithghníomhartha ocsaídiúcháin i gcodanna neamh -choitianta, nó caillteanas iomarcach taise i gciseal gainimh an phláta priontála, droch -choinneáil uisce, agus pláta priontála salach. Má chuirtear an gliú cosanta i bhfeidhm go míchothrom, tiubh, tanaí, agus uaireanta bíonn bealaí greamaitheacha soiléire ann, is féidir leis a bheith ina chúis le salachar ar an bpláta priontála. Mar sin ní mór an méid gliú cosanta a chuirtear i bhfeidhm a bheith oiriúnach agus fiú an pláta priontála a chosaint go fírinneach.
3.5 Athbhreithniú
Is féidir an t -ábhar pláta CTP léasair corcra a úsáid chun an sciath iarmharach nó an smál ar an bpláta a dheisiú le peann deisiúcháin pláta. Moltar an peann athbhreithnithe Base-Line CTP-1000 a úsáid nó an peann athbhreithnithe a mhol an déantúsóir pláta.
Ba chóir athbhreithniú a dhéanamh tar éis an leagan amach a bheith tirim. Tar éis an athbhreithnithe, ba cheart an tuaslagán athbhreithnithe a ghlanadh go pras. Má fhanann an tuaslagán athbhreithnithe ar an mbonn ar feadh ró -fhada, déanfar damáiste don chiseal hydrophilic sa limistéar bán, rud a chruthóidh salachar ar an limistéar athbhreithnithe. Agus an tuaslagán deisiúcháin á n -asbhaint agat, bí cúramach gan é a thabhairt chuig codanna eile den leagan amach chun tuaslagán deisiúcháin iarmharach a sheachaint agus damáiste don chiseal hydrophilic. Tar éis an athbhreithnithe, ba cheart gliú cosanta a chur i bhfeidhm go pras ar an limistéar athbhreithnithe.
4 Conclúid
Déanann an méid thuas anailís ar na cúiseanna a d'fhéadfadh a bheith ag baint le dirtiness a phriontáil ó cháilíocht na bplátaí CTP léasair corcra, forbairt pláta, agus próiseas priontála. In iarratais phraiticiúla, má tharlaíonn dirtiness, ní theastaíonn ach imscrúdú de réir a chéile agus anailís chúramach chun cúis na dirtiness a aimsiú agus a réiteach go tapa, ag feabhsú éifeachtúlacht oibre.
